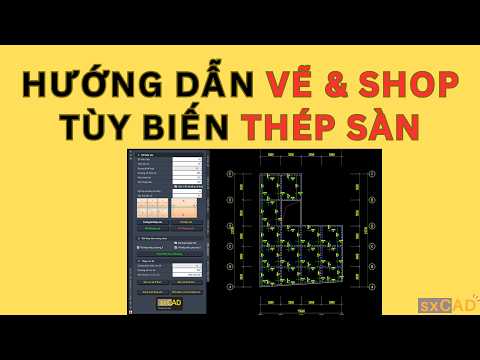

Tối ưu Shop Drawing Thép Sàn với sxCAD: Nhanh, Linh hoạt trên AutoCAD

Trong công việc thiết kế và triển khai bản vẽ kết cấu, đặc biệt là phần shop drawing thép sàn, các kỹ sư thường đối mặt với thách thức về thời gian và độ chính xác. Việc điều chỉnh thông tin, thay đổi kích thước hay khoảng cách rải thép thủ công có thể tốn rất nhiều công sức và dễ dẫn đến sai sót. Hiểu được điều này, sxCAD đã phát triển và tích hợp những tính năng mới, mang lại giải pháp tối ưu, giúp bạn thực hiện các bản vẽ thép sàn một cách nhanh chóng, linh hoạt và chính xác ngay trên môi trường AutoCAD quen thuộc.

Tối ưu hiển thị và quản lý thông tin thép sàn

sxCAD mang đến khả năng tùy biến hiển thị thông tin thép sàn một cách thông minh. Với một click chuột, bạn có thể dễ dàng chuyển đổi giữa hai chế độ hiển thị chi tiết:

• Hiển thị đầy đủ: Bao gồm số lượng thanh, đường kính (phi), khoảng cách rải (a) và chiều dài (L) của từng thanh thép. Ví dụ: 18Ø10a200-L=5040.
• Hiển thị rút gọn: Chỉ hiển thị đường kính (phi) và khoảng cách rải (a). Ví dụ: Ø10a200.

Tính năng này đặc biệt hữu ích khi bạn cần trình bày bản vẽ rõ ràng hơn, hoặc khi muốn tập trung vào các thông số quan trọng mà không bị rối mắt bởi quá nhiều chi tiết. Bạn có thể áp dụng việc chuyển đổi này cho một thanh thép đơn lẻ hoặc chọn nhiều thanh thép cùng lúc để thay đổi đồng bộ, tiết kiệm đáng kể thời gian chỉnh sửa.

Điều chỉnh linh hoạt kích thước và khoảng rải thép

Một trong những cải tiến nổi bật của sxCAD là khả năng điều chỉnh trực tiếp các thông số thép trên bản vẽ bằng cách kéo các điểm grip. Khi bạn kéo dài hoặc thu ngắn một thanh thép, hoặc thay đổi phạm vi rải, các thông tin liên quan như số lượng thanh và chiều dài sẽ không tự động cập nhật ngay lập tức trên chú thích.

Tuy nhiên, đừng lo lắng! sxCAD cung cấp nút "Lưu cập nhật" (hoặc "Cập nhật dữ liệu") trong bảng điều khiển. Chỉ cần nhấp vào nút này sau khi thực hiện các thay đổi, phần mềm sẽ tự động tính toán lại và cập nhật chính xác số lượng thanh cũng như chiều dài thực tế vào chú thích. Điều này giúp đảm bảo bản vẽ của bạn luôn khớp với thực tế mà không cần tính toán thủ công.

Ngoài ra, bạn cũng có thể ẩn/hiện khoảng rải thép để dễ dàng quản lý và trình bày bản vẽ. Khi không cần hiển thị các đường rải, bạn có thể tắt chúng đi để bản vẽ trở nên gọn gàng hơn, và bật lại khi cần kiểm tra hoặc chỉnh sửa.

Các phương pháp rải thép đa dạng và tiện lợi

sxCAD không chỉ dừng lại ở việc điều chỉnh thép đã vẽ mà còn hỗ trợ bạn trong quá trình rải thép mới với nhiều tùy chọn:

• Rải thép tuyến tính (linear rebar): Cho phép bạn rải thép dọc theo một đường thẳng hoặc một đường polyline kín. Điều này rất tiện lợi khi bạn cần rải thép theo các hình dạng phức tạp của sàn.
• Rải theo phương X hoặc Y: Dễ dàng rải thép theo phương ngang hoặc phương dọc của bản vẽ.

Điều đặc biệt là các tính năng rải thép này không chỉ giới hạn cho thép sàn mà còn có thể áp dụng linh hoạt cho các cấu kiện khác như thép móng, thép dầm, thép cột, giúp bạn tối ưu hóa quy trình làm việc trên toàn bộ dự án kết cấu.

Nâng cao độ chính xác với các công cụ căn chỉnh

Để đảm bảo các thanh thép được đặt đúng vị trí và thẳng hàng, sxCAD cung cấp công cụ "Gióng". Bạn có thể sử dụng tính năng này để căn chỉnh các điểm đầu/cuối của thanh thép theo một điểm hoặc một đường tham chiếu khác trên bản vẽ, đảm bảo sự đồng bộ và chính xác tuyệt đối.

Ngoài ra, phần mềm còn cho phép bạn đổi chiều cao text của các chú thích thép, giúp bạn dễ dàng điều chỉnh kích thước chữ để phù hợp với tỷ lệ bản vẽ và tiêu chuẩn trình bày của từng dự án.

Tùy chỉnh thông tin thép trực tiếp trên giao diện

Khi bạn click vào một thanh thép đã vẽ, một form thông tin chi tiết sẽ tự động hiển thị ở bảng điều khiển bên phải. Tại đây, bạn có thể dễ dàng chỉnh sửa các thông số quan trọng như loại thép, đường kính, khoảng cách rải. Những thông tin nào có thể sửa được sẽ được phép chỉnh sửa trực tiếp, còn những thông số như chiều dài và khoảng rải (số lượng thanh) có thể được điều chỉnh bằng cách kéo trực tiếp trên bản vẽ và cập nhật bằng nút "Lưu cập nhật" như đã đề cập.

Form thông tin này cũng cho phép bạn lựa chọn cách hiển thị chú thích thép: đầy đủ thông tin (số lượng, phi, a, L) hoặc chỉ phi và a. Sự linh hoạt này giúp bạn kiểm soát hoàn toàn cách dữ liệu được trình bày trên bản vẽ.

sxCAD không ngừng cải tiến để mang lại trải nghiệm tốt nhất cho các kỹ sư xây dựng. Những tính năng mới này không chỉ giúp bạn vẽ và quản lý thép sàn hiệu quả hơn mà còn có thể áp dụng cho nhiều loại cấu kiện khác, nâng cao năng suất và chất lượng công việc. Hãy cùng khám phá và trải nghiệm các thao tác chi tiết trong video để thấy rõ hơn sức mạnh của sxCAD!
